Britador cônico hidráulico monocilíndrico série GP

Descrição do produto

O britador cônico hidráulico monocilíndrico da série GP utiliza um motor elétrico como fonte de energia. Ele usa um eixo horizontal e engrenagens para transmitir energia, o que faz a luva excêntrica girar. Então, essa rotação faz com que a parede de esmagamento faça um movimento oscilante excêntrico. Durante as operações de britagem, ocorre uma mudança periódica na distância entre a parede de britagem e a parede da mandíbula, conseguindo assim compressão e britagem contínua de materiais duros, como granito, minério e seixos de rio, completando o processamento desde matérias-primas até produtos acabados, atendendo aos requisitos de tamanho de partícula. O equipamento adota design modular; a mesma unidade principal pode alternar entre diferentes tipos de câmaras para britagem grossa, média e fina, simplesmente substituindo as peças resistentes ao desgaste. Além disso, a porta de descarga pode ser ajustada dinamicamente pela pressão hidráulica enquanto o equipamento está em funcionamento. Combinado com peças usinadas com precisão e resistentes ao desgaste (sem necessidade de embalagem para instalação), isso simplifica significativamente a operação e a manutenção, tornando-o adequado para as necessidades de britagem multiprocessos de grandes e médias empresas de areia e cascalho e de mineração.

Parâmetros técnicos

Os valores de capacidade de produção indicados na tabela são meramente indicativos e aplicam-se apenas a granitos de dureza média com densidade aparente de 1,6 t/m³ quando a câmara de britagem está cheia. As saídas de referência para outros materiais podem ser aproximadas convertendo a densidade aparente.

Diferentes tipos de câmaras e cursos têm diferentes faixas de portas de descarga aplicáveis. Encontre o tamanho permitido da porta de descarga na tabela de parâmetros principal e combine-o com a referência de capacidade de produção. A descarga máxima aumentará à medida que a parede de britagem e a parede da câmara de moagem se desgastarem.

Análise Estrutural

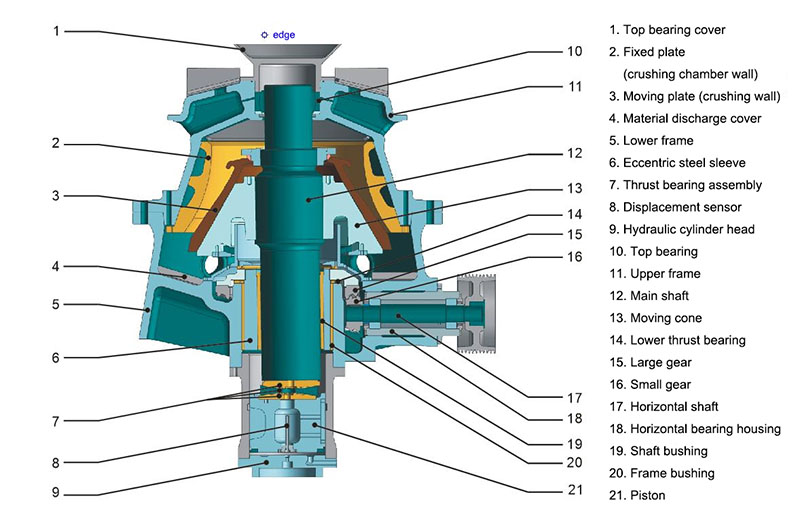

Este diagrama mostra a estrutura do britador cônico hidráulico monocilíndrico da série GP, que consiste principalmente em uma tampa de rolamento superior, uma placa fixa (parede da mandíbula), uma placa móvel (parede de britagem), uma estrutura, uma luva de aço excêntrica, um sistema hidráulico e componentes de transmissão.

Recursos do produto

1. Adaptabilidade multicâmara: A mesma unidade principal pode alternar entre câmaras de britagem grossa, média e fina apenas substituindo peças resistentes ao desgaste. Abrange cenários de britagem secundária a quaternária e atende com flexibilidade a diferentes requisitos de processo.

2. Excelente formato de partícula do produto acabado: O britador possui uma estrutura de câmara de britagem otimizada, frequência de britagem razoável e excentricidade. Quando combinado com o princípio da britagem em camadas, produz produtos acabados com tamanho de partícula uniforme e formato de partícula regular, que atendem aos padrões de agregados de alta qualidade.

3. Excelente desempenho de capacidade: Uma estrutura robusta suporta operação de alta potência, e o design de grande excentricidade aumenta ainda mais o rendimento do material, permitindo operações de britagem estáveis ​​de alto volume.

4.Custo geral controlável: O design otimizado da câmara e as peças resistentes ao desgaste de alta qualidade reduzem o consumo unitário de aço. Os modos de britagem em camadas e alimentação total melhoram a utilização do equipamento e controlam efetivamente os custos de produção.

5. Operação e manutenção convenientes e eficientes: A porta de descarga do britador suporta ajuste hidráulico dinâmico. Você pode ajustá-lo para a potência ideal com um botão quando o britador estiver funcionando. Suas peças resistentes ao desgaste são usinadas com precisão, portanto você não precisa usar enchimento ao instalá-las. Isto permite a substituição rápida das peças e reduz significativamente o tempo de inatividade.

6. Alto grau de automação: O britador é equipado com um sistema de controle PLC. Os dados operacionais e o status do equipamento são mostrados na tela sensível ao toque em tempo real. A operação é fácil de entender e simples. Grandes linhas de produção podem funcionar de forma totalmente automática, o que reduz a necessidade de trabalho manual.

Garantia pós-venda

A Hongxu Machinery oferece suporte pós-venda completo para seu britador cônico hidráulico monocilíndrico da série GP. A equipe de profissionais da empresa pode responder rapidamente a necessidades como configuração de equipamentos e correção de falhas de máquinas. A equipe também orienta sobre a substituição de peças resistentes ao desgaste e oferece serviços regulares de inspeção. Além disso, a equipe otimizará os parâmetros do equipamento com base nas condições de produção dos clientes para garantir que o equipamento funcione de forma estável e eficiente por um longo tempo.
